等離子切割機廢氣的處理方案

等離子切割機在金屬加工行業中的應用越來越廣泛，等離子切割機在生產過程產生的煙塵隨之帶來了越來越嚴重的污染問題，用戶對其進行治理的要求也越來越迫切。為達到潔凈生產、環境友好的目的，我公司愿為廣大用戶提供   的煙塵凈化系統設計方案。

  目前，對于切割機煙塵治理一般有兩種方式：濕式處理法與干式處理法。所謂濕式處理法就是在切割平臺下設置水床，使工件處在水中，在水下完成切割作業，使切割產生的氧化物被水捕集來達到凈化工作環境的目的。這種處理法僅需制造一盛水容器，一次性投資省，但是這種處理法將會(huì )造成二次污染（水污染），而且金屬氧化物在水下容易板結，清掃困難。對于北方的用戶由于冬季氣候比較冷會(huì )使切割平臺中的水冰凍，給切割帶來不便。并且該處理法不適于鋁、鎂一類在切割中產生爆炸性粉塵的金屬切割煙塵凈化。

  干式處理法就是在切割工作臺上附加一套煙塵捕集裝置，在工作中將捕集來的含煙塵氣體直接輸送到凈化器進行處理后直接排往室外進行再循環。按煙塵捕集方位不同分為側抽式和下抽式。這種處理方法在運作過程中不會(huì )造成二次污染，適用于濾除金屬切割過程中產生的各類粉塵，但該處理法一次性投資大，建設周期長。 經長期研究，我公司設計了一種風門式除塵凈化的技術方案對等  離子切割機的煙塵處理。

工作原理：被捕集來的含塵煙氣由排煙道進入脈沖式濾筒凈化器，經凈化器處理后直接排放，其排放達到   排放標準。為了在效果的前提下節省投資和動力消耗，我們在設計中采用分隔工作臺形成小風室的方式，將切割工作臺的抽風工作臺分隔為若干幾何尺寸相等的小室。各小室通過可控制的閥門與主吸風管連成一體，閥門的開啟控制通過與切割頭安裝座連成一體的碰塊機構來實現，使得在切割作業中與切割頭位置相對應的小室上的閥門始終處于開啟狀態，而其它小室上閥門處于關閉狀態。如此一來就降低了吸風量，節省設備投資。此種排煙形式除塵效果較好，設備運行穩定、。

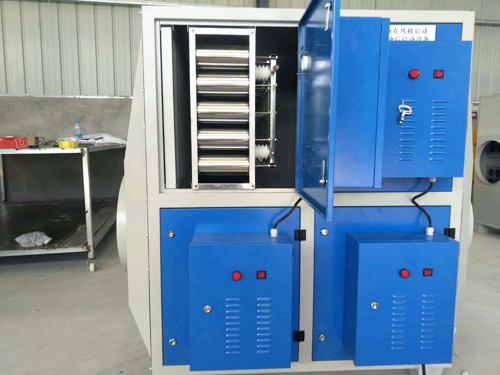

   其特點是切割寬度較大，煙塵、粉塵捕捉率高，粉塵清理方便，可較寬的切割寬度。一、風量的確定和設備選型 由于切割機在切割時，切割頭都只在兩節風道附近擺動，所以吸塵面積就為在2節風道上的面積（風道的長度為0.5m每節）。 則3m寬的等離子切割機吸塵面積為3m2，5m寬的等離子切割機吸塵面積為5m2 。等離子切割機除塵的流速為0.8-1.0m/s，則3m寬的等離子切割機所需風量為8700m3/h-10800m3/h；5m寬的等離子切割機所需風量為14400m3/h-18000m3/h；二、工藝流程： 含塵氣體經過切割平臺---切割平臺外部的吸風道---排塵主管道---靜電除塵器---潔凈達標空氣排出 該種除塵方式屬于高壓靜電除塵器，通過高壓靜電電離空氣，使切割產生的煙塵荷電，帶負電的煙塵在電場力的作用下向陽極板移動，并被捕集，被捕集的煙塵自由落入下方的灰斗內。

   除塵系統 除塵系統由風道、脈沖式濾筒除塵器和引風機組成。

1、風道 風道采用鍍鋅鋼板（雪花板）的方風道，此風道重量輕，，阻力小，通風順暢，非常適合等離子切割除塵系統。

2、設備的特點：傳統除塵器對   粉塵收集難、過濾風速高、清灰效果差、濾袋易磨損破漏、運行成本高的方案，和市場上現有各種袋式、靜電除塵器相比具有過濾面積大、壓差低、低排放、體積小、使用壽命長等特點，成為工業除塵器發展的新方向.

濾筒的重要性：?濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以?xún)A斜布置 在花板上，從清灰效果看，垂直布置較為合理?；ò逑虏繛檫^(guò)濾室，上部為氣箱脈沖室。在除塵器入口處裝有氣流分布板。

設備的維護：   定期對濾筒進行   換和清洗，以過濾效果和精度，因為在過濾過程中粉塵除了被阻隔外還有部分會(huì )沉積于濾料表面，增大阻力，所以一般的正確   換時間是三至五個月

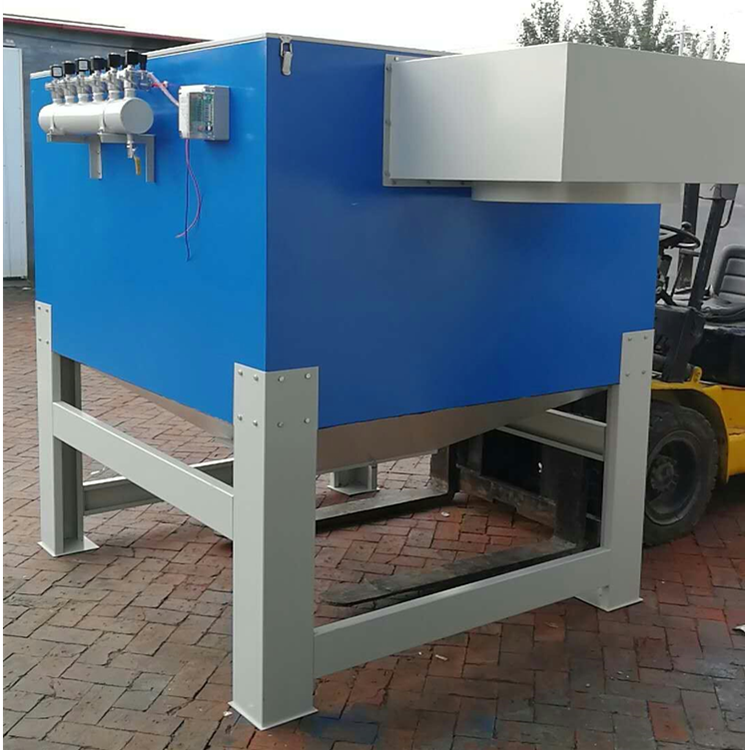

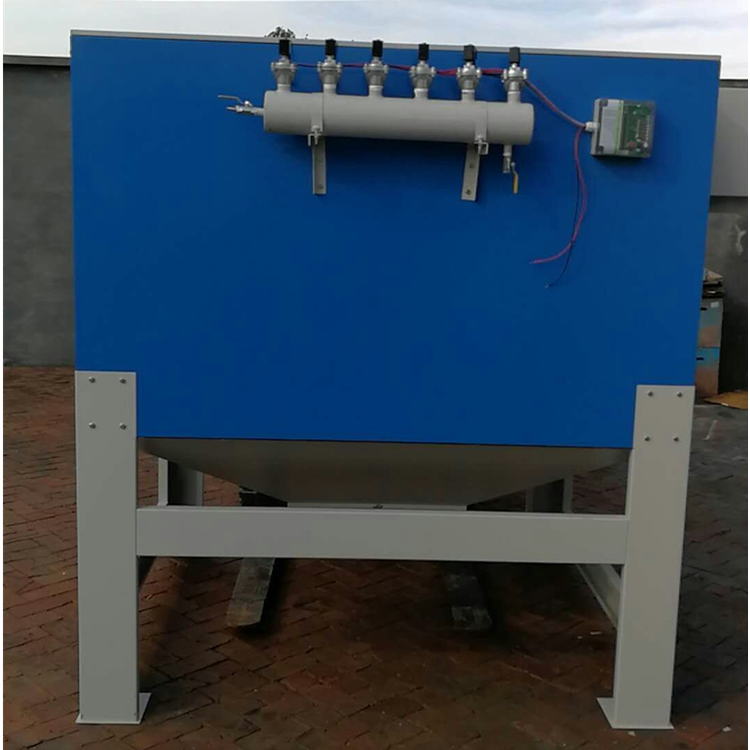

工作原理：含塵氣體進入除塵器灰斗后，由于氣流斷面突然擴大及氣流分布板作用，氣流中一部分粗大顆粒在動和慣性力作用下沉降在灰斗；粒度細、密度小的塵粒進入濾塵室后，通過布朗擴散和篩濾等組合效應，使粉塵沉積在濾料表面上，凈化后的氣體進入凈氣室由排氣管經風機排出。 濾筒式除塵器的阻力隨濾料表面粉塵層厚度的增加而增大。阻力達到某一規定值時進行清灰。此時PLC程序控制脈沖閥的啟閉，   先一分室提升閥關閉，將過濾氣流截斷，然后電磁脈沖閥開啟，壓縮空氣以及短的時間在上箱體內膨脹，涌入濾筒，使濾筒膨脹變形產生振動，并在逆向氣流沖刷的作用下，附著在濾袋外表面上的粉塵被剝離落入灰斗中。清灰完畢后，電磁脈沖閥關閉，提升閥打開，該室又恢復過濾狀態。清灰各室依次進行，從一個清灰室到下個清灰室為一個清灰周。

   3、風機 風機采用C4-72離心風機，該風機外殼結實，結構穩定。風輪經嚴格的動靜平衡測試，動轉平穩，風量大，且震動小、噪音低，，性能穩定。
